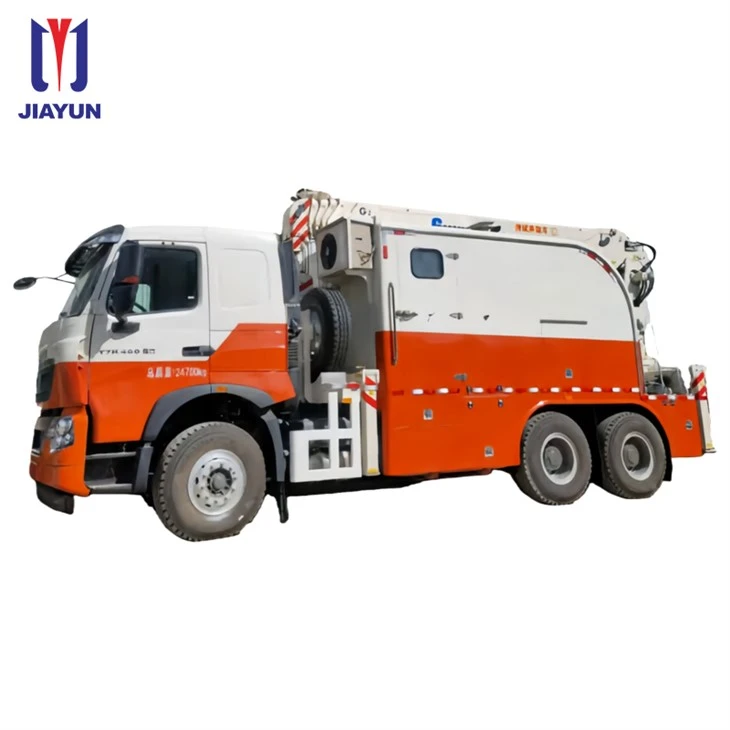

Crane Mounted Slickline Vehicle je revolučný, viacúčelový{0}}servisný vozík na ropné polia navrhnutý na konsolidáciu operácií, zvýšenie bezpečnosti a výrazné zníženie prevádzkových nákladov. Táto integrovaná jednotka spája výkonný-autožeriav s vysokovýkonným-systémom navijaku slickline do jedinej mobilnej platformy. Je navrhnutý tak, aby spĺňal prísne požiadavky moderných ložísk ropy a zemného plynu, eliminuje potrebu viacerých podporných vozidiel a početných posádok a poskytuje efektívne a nákladovo{5}}efektívne riešenie pre zásahy do vrtov a úlohy údržby. Jeho inteligentná konštrukcia zaisťuje vyvážené ťažisko pre vynikajúcu bezpečnosť na cestách, pričom využitie prémiových komponentov, ako sú hydraulické systémy Rexroth a motory Cummins, zaručuje spoľahlivosť a výkon v drsnom prostredí.

Podrobné technické špecifikácie a modely

Naše žeriavové vozidlo Slickline je ponúkané v niekoľkých konfiguráciách, ktoré zodpovedajú špecifickým prevádzkovým mieram a požiadavkám. Každý model je postavený na robustnom podvozku a vyznačuje sa modulárnym šmykovým dizajnom pre flexibilitu.

Typ 1 a 2: Model žeriavu 13T s dizajnom delenej lyžiny

Tento všestranný model je vybavený 13-nákladným-žeriavom so štyrmi-podperami pre maximálnu stabilitu. Jeho výnimočnou vlastnosťou je nezávislý, štandardizovaný dizajn delených lyžín. Elektrickú lyžinu a navijak možno použiť na plošine vozidla alebo rýchlo zdvihnúť na zem, čo umožňuje flexibilné a zameniteľné prevádzkové nastavenia.

Typický podvozok: SINOTRUK ZZ1257N464HF1 (6×4)

Celkové rozmery: 10050×2500×3950 mm

Kapacita bubna navijaka: 25 000 stôp 0,16" oceľového drôtu

Ovládanie studne: Vybavené 3 000 psi dvojitým vyfukovacím zariadením (BOP) a upchávkou.

Typ 3: 12T model žeriavu s dvojitými podperami

Kompaktný a efektívny model určený do prevádzok, kde postačuje o niečo menšia nosnosť žeriavu. Používa systém dvojitých podpier typu H-a udržiava vysokú rýchlosť linky pre efektívnu prevádzku.

Žeriav: nosnosť 12 ton, maximálna výška zdvihu 21,6 m.

Navijak: Obsahuje dvojité bubny s kapacitou pre 7 500 m φ2,8 mm a φ3,2 mm oceľového drôtu.

Podvozok: SINOTRUK HOWO ZZ1257N4647-B1 (6×4).

Typ 4: 20T ťažký-model žeriavu

Náš najvýkonnejší model skonštruovaný pre náročné prevádzky. Je vybavený 20-tonovým žeriavom so štyrmi prednými a zadnými podperami. Kabína operátora a navijaka sa môžu otáčať o 30 stupňov, aby poskytovali nerušený výhľad na ústie vrtu a vyplácanú dráhu kábla.

Podvozok: SINOTRUK ZZ2257N5857C1 (6×6) pre vynikajúce terénne- schopnosti.

Žeriav: Maximálny zdvíhací moment 520 kN·m, výložník sa vysunie na 23 m.

Dodatočná schopnosť: Môže byť vybavená špeciálnym zariadením na testovanie tlaku.

Hlavné funkcie a prevádzkové výhody

1. Integrovaná multifunkčná-prevádzka

Primárnou funkciou tohto žeriavového nákladného vozidla Slickline je vykonávať služby zdvíhania a káblového vedenia pomocou jednej integrovanej jednotky. Palubný žeriav sa stará o odstraňovanie/inštalovanie zariadenia z ústia vrtu a dokáže umiestniť lyžiny, zatiaľ čo presný navijakový systém vykonáva zásahy pri zdolávaní. Táto integrácia je kľúčom k prísľubu-úspory nákladov.

2. Vysoká-účinnosť prevádzky Slickline

Slickline Truck na žeriave, vybavený robustným navijakom a dávkovacím systémom, vyniká v:

Vysoká{0}}rýchlosť otrasov: Poskytuje silné, kontrolované údery, ktoré uvoľnia nástroje na vŕtanie alebo zaseknuté komponenty.

Presný rybolov: Využitie pokročilého merania (ako MP20 20-palcové koleso) a ovládania napätia na lokalizáciu a vytiahnutie predmetov z vrtu.

Testovanie tlaku vo vedení a hĺbková korelácia: Vykonávanie presnej diagnostiky a monitorovania studní.

3. Modulárne a flexibilné nasadenie

Štandardizovaná konštrukcia lyžiny umožňuje pozoruhodnú prevádzkovú flexibilitu. Posádky môžu:

Pre rýchlosť vykonávajte všetky operácie z plošiny vozidla.

Vyložte lyžiny na zem, aby ste vytvorili stabilný, oddelený pracovný priestor.

Potenciálne vymieňajte šmykové jednotky medzi vozidlami na účely údržby alebo konfigurácií špecifických{0}}úloh.

4. Vylepšená bezpečnosť a kontrola

Bezpečnosť je skonštruovaná v každom aspekte:

Stabilita vozidla: Žeriav je namontovaný v strede, aby vyrovnal ťažisko, a podpery poskytujú pevnú základňu pre operácie.

Bezpečnostné systémy žeriavov: Zahŕňajú ochranu proti preťaženiu, ochranu proti pre{0}}vinutiu a viacero vyvažovacích ventilov.

Bezpečnosť vrtu: Integrované ovládanie pre 3 000 psi BOPs a komponenty odolné proti výbuchu,-odolné voči vysokým-teplotám zaisťujú bezpečnú kontrolu vrtu.

Typ 1: Testovanie nákladného auta Derrick

Používa sa 13T žeriav vybavený systémom H-štyroch-podpier. Jeho pracovný polomer a pracovná výška môžu spĺňať požiadavky na testovanie v rôznych regiónoch. Elektrická lyžina a navijak ovládaná lyžina tohto zariadenia sa vyznačujú nezávislými a štandardizovanými konštrukciami, ktoré umožňujú zameniteľné použitie viacerých lyžinových jednotiek. Posuvné jednotky môžu buď vykonávať testovacie operácie na platforme vozidla, alebo môžu byť úplne zdvihnuté na zem na dokončenie testovacích operácií.

buy Test Derrick Truck Type 1 Test Derrick Truck Type 1 supplier

Hlavné technické parametre

Položka	Parameter
Kompletné vozidlo	Celkové rozmery (dĺžka × šírka × výška) (mm)	10050×2500×3950
	Celková hmotnosť vozidla (kg)	25000
	Hmotnosť (kg)	24470
	Štrukturálna forma	Typ-namontovaného šmyku{1}}na vozidle
Podvozok	Model	Sinotruk/ZZ1257N464HF1
	Typ pohonu	6×4
	Konská sila (kw/pm)	294/1900
	Emisie	Národný emisný štandard VI b
	Obyvatelia predného-radu	2 osoby
Šmyk	Rozloženie	Delený šmyk
	Materiál a tvarovanie	Zváranie uhlíkovej konštrukčnej ocele
	Príslušenstvo	Zámok dverí z nehrdzavejúcej ocele
		Okno z tvrdeného skla 3C
		Štandardný zámok kontajnera

Nákladný-žeriav	Menovitá nosnosť	13 ton
	Maximálny pracovný rádius	21 2 metrov
	Maximálna pracovná výška	22 metrov
Hydraulický systém	Značka čerpadla a motora	Rexroth
Hydraulický systém	Režim ovládania	Hydraulické ovládanie
Montáž navijaka	Kapacita bubna	0,16" oceľový drôt, 25 000 stôp
	Maximálny ťah bubna	4 400 libier
	Rýchlosť linky bubna	Rýchlosť oceľového drôtu: 120 – 20 000 m/h (prúdenie, rybolov)
Motor	Model	Cummins B3.9CS / 4110C
	Maximálny výkon	81 kW pri 2 500 ot./min
	Kapacita nádrže na naftu	180 l (kapacita naftovej nádrže, odvodená z kontextu)
Elektrický systém	DC 24V	Zdroj energie: Akumulátor
	Ovládanie elektrických zariadení DC 24V	Externý svetlomet: 1 * 26 W
		Osvetlenie napájacej kabíny, Osvetlenie kabíny navijaka, Osvetlenie bubna: 3 * 12 W
		Jednosmerné svetlo v prevádzkovej kabíne: 1 * 8 W
		Osvetlenie proti výbuchu studne-: 2 * 50 W
		Chladiaci ventilátor hydraulického oleja: 300 W
		Merací panel, solenoidový ventil, prístroj, ventilátor
PCE	Dual Ram Blowout Preventer (BOP)	Tlak: 3000 psi
PCE	Ovládanie plniva	Tlak: 3000 psi
Systém merania	Hĺbka	Režim ovládania: mechanický + elektronický
	Merač napätia	Režim ovládania: Hydraulický + Elektronický
	Mp20	20-palcové meracie koleso, vhodné na rybolov a operácie s oceľovým drôtom

Typ 2: Otestujte Derrick Truck

Používa sa 13T žeriav vybavený štyrmi podperami typu H- a prevádzkový rádius a prevádzková výška môžu spĺňať požiadavky na testovanie v rôznych regiónoch. Elektrická lyžina a lyžina na ovládanie navijaku tohto zariadenia majú nezávislé a štandardizované konštrukcie, ktoré umožňujú zameniteľné použitie viacerých lyžín. Lyže môžu buď vykonávať testovacie operácie na platforme vozidla, alebo môžu byť na testovanie úplne zdvihnuté na zem.

Test Derrick Truck Type 2 supplier buy Test Derrick Truck Type 2 Test Derrick Truck Type 2 in stock

Hlavné technické parametre

Položka	Parameter
Kompletné vozidlo	Celkové rozmery (dĺžka × šírka × výška) (mm)	10050×2500×3950
	Celková hmotnosť vozidla (kg)	25000
	Hmotnosť (kg)	24470
	Štrukturálna forma	Typ-namontovaného šmyku{1}}na vozidle
Podvozok	Model	Sinotruk/ZZ1257N464HF1
	Typ pohonu	6×4
	Konská sila (kw/pm)	294/1900
	Emisie	Národný emisný štandard VI b
	Obyvatelia predného-radu	2 osoby
Šmyk	Rozloženie	Delený šmyk
	Materiál a tvarovanie	Zváranie uhlíkovej konštrukčnej ocele
	Príslušenstvo	Zámok dverí z nehrdzavejúcej ocele
		Okno z tvrdeného skla 3C
		Štandardný zámok kontajnera
Nákladný-žeriav	Menovitá nosnosť	13 ton
	Maximálny pracovný rádius	21 2 metrov
	Maximálna pracovná výška	22 metrov
Hydraulický systém	Značka čerpadla a motora	Rexroth
Hydraulický systém	Režim ovládania	Hydraulické ovládanie
Montáž navijaka	Kapacita bubna	0,16" oceľový drôt, 25 000 stôp
	Maximálny ťah bubna	4 400 libier
	Rýchlosť linky bubna	Rýchlosť oceľového drôtu: 120 – 20 000 m/h (prúdenie, rybolov)
Motor	Model	Cummins B3.9CS / 4110C
	Maximálny výkon	81 kW pri 2 500 ot./min
	Kapacita nádrže na naftu	180 l (kapacita naftovej nádrže, odvodená z kontextu)
Elektrický systém	DC 24V	Zdroj energie: Akumulátor
	Ovládanie elektrických zariadení DC 24V	Externý svetlomet: 1 * 26 W
		Osvetlenie napájacej kabíny, Osvetlenie kabíny navijaka, Osvetlenie bubna: 3 * 12 W
		Jednosmerné svetlo v prevádzkovej kabíne: 1 * 8 W
		Osvetlenie proti výbuchu studne-: 2 * 50 W
		Chladiaci ventilátor hydraulického oleja: 300 W
		Merací panel, solenoidový ventil, prístroj, ventilátor
PCE	Dual Ram Blowout Preventer (BOP)	Tlak: 3000 psi
PCE	Ovládanie plniva	Tlak: 3000 psi
Systém merania	Hĺbka	Režim ovládania: mechanický + elektronický
	Merač napätia	Režim ovládania: Hydraulický + Elektronický
	Mp20	20-palcové meracie koleso, vhodné na rybolov a operácie s oceľovým drôtom

Typ 3: Testovanie nákladného auta Derrick

Používa 12T žeriav vybavený dvojitými podperami typu H- a jeho pracovný polomer a pracovná výška môžu spĺňať potreby testovania vrtov v rôznych regiónoch.

buy Test Derrick Truck Type 3 Test Derrick Truck Type 3 supplier

Základné parametre a výkon žeriavového výložníka

Položka	Parameter
Maximálny moment zdvíhania	330 kN·m
Maximálna zdvíhacia hmotnosť základného výložníka	12t
Maximálna dĺžka výsuvu ramena	21m
Maximálna výška zdvihu	21.6m
Maximálny pracovný rádius	20m
Hmotnosť žeriavu	4.75t
Maximálny pracovný tlak žeriavu	26 MPa
Menovitý prietok hydraulického systému	63+40 l/min
Rýchlosť zdvíhania	12m/s
Prevádzkový režim	Manuálna prevádzka/v stoji na pravej zadnej strane vozidla
Typ konštrukcie výložníka	Dvojkomorové teleskopické štvorcové podpery
Rozsah otáčania	Plná rotácia o 360 stupňov
Bezpečnostné zariadenie	Ochrana proti preťaženiu (vykladanie), ochrana proti pretáčaniu (vykladanie), prepadový ventil, vyvažovací ventil zdvíhania, otočný vyvažovací ventil, vyvažovací ventil
Zdvíhací mechanizmus	Jediný zdvíhací mechanizmus pozostávajúci z hydromotora + planétového mechanizmu (normálne uzavretá brzda)
Poloha umiestnenia háku	Pred kabínou
Teleskopický výložník	Úložná poloha háčika

Hlavné technické parametre

Položka	Parameter
Navijak	Kapacita	Dvojité bubny: Oceľový drôt 7500 m (φ2,8 mm) Oceľový drôt 7500 m (φ3,2 mm)
	Zdvíhacia kapacita	4400 libier (20 kN)
	Rýchlosť zdvíhania	Rýchlosť oceľového drôtu: 120-24000 m/h (šok, rybolov)
	Prenosový formulár	Spotreba energie-+ Hydraulický systém + Reduktor + Reťaz
	Hydraulický systém	Rexroth/DANFOSS
Systém merania	Benchmark/ASEP
Ochrana proti výbuchu-	Odolné proti výbuchu-a vysokým-teplotám
Riadiaci systém studne	Schopný ovládať dvojitú ochranu proti vyfúknutiu barana a skriňu na zabránenie vyfúknutiu
Generátor	Harrison 10 kW alebo iné ekvivalenty
Podvozok	SINOTRUK ZZ1257N4647-B1 (HOWO podvozok)
Formulár pohonu	6*4
Celkové rozmery vozidla Dĺžka × šírka × výška	10400 mm x 2520 mm x 4046 mm
Rázvor motora Prevodovka	4600 mm + 1350 mm
	Model	WD615,69
	Sila	246 kW / 2200 ot./min
	Maximálny krútiaci moment	1350 / 1100~1600
	HW19709XST
Pohotovostná hmotnosť	25t
Maximálna rýchlosť	80 km/h
Prístupový uhol / uhol odchodu	17 stupňov / 14 stupňov

Typ 4: Testovanie nákladného auta Derrick

Používa 20T žeriav vybavený prednými a zadnými štyrmi podperami typu H-. Kabíny operačného systému a navijaka sa môžu otáčať o 30 stupňov na jednu stranu, čím sa zabezpečí, že nebude blokované vyťahovanie lana a pracovná viditeľnosť. Pracovný polomer a pracovná výška môžu spĺňať potreby testovania studní v rôznych regiónoch.

buy Test Derrick Truck Type 4 Test Derrick Truck Type 4 supplier

Základné parametre a výkon žeriavového výložníka

Položka	Parameter
Maximálny moment zdvíhania	520 kN·m
Maximálna zdvíhacia hmotnosť základného výložníka	20t
Maximálna dĺžka výsuvu ramena	23m
Maximálna výška zdvihu	25m
Hmotnosť žeriavu	8.4t
Maximálny pracovný tlak žeriavu	28 MPa
Menovitý prietok hydraulického systému	80+40l/min
Prevádzkový režim	Manuálna/stála prevádzka na pravej zadnej strane vozidla,
Typ konštrukcie výložníka	dvojkomorové teleskopické štvorcové podpery
Rozsah otáčania	Plná rotácia o 360 stupňov
Bezpečnostné zariadenie	Ochrana proti preťaženiu (vykladanie), ochrana proti pretáčaniu (vykladanie), prepadový ventil, vyvažovací ventil zdvíhania, otočný vyvažovací ventil, vyvažovací ventil.
Zdvíhací mechanizmus	Jediný zdvíhací mechanizmus pozostávajúci z hydromotora + planétového mechanizmu (normálne uzavretá brzda)
Poloha umiestnenia háku	Medzi kabínou a prednou časťou vozňa
Teleskopický výložník	Pozostáva z 1 základného výložníka a 4 teleskopických výložníkov so synchrónnym teleskopickým výložníkom

Hlavné technické parametre

Položka	Parameter
Navijak	Kapacita	Oceľový drôt: 8000 m (φ3 2mm), Oceľový drôt: 8000 m (φ4,8 mm)
	Zdvíhacia kapacita	20 kN
	Rýchlosť zdvíhania	Rýchlosť drôtu: 120-24000 m/h pre oceľový drôt φ3,2 mm, 120-24000 m/h pre oceľový drôt φ4,8 mm (náraz, rybolov)
	Prenosový formulár	Spotreba energie-+ Hydraulický systém + Reduktor + Reťaz
	Hydraulický systém	Rexroth/DANFOSS
Podvozok	SINOTRUK ZZ2257N5857C1
Riadiaci systém studne	Schopný ovládať dvojitú ochranu proti vyfúknutiu barana a skriňu na zabránenie vyfúknutiu
Formulár pohonu	6×6
Počet obyvateľov	2 osoby
(dĺžka × šírka × výška)	11490 mm × 2550 mm × 4553 mm
Rázvor kolies	5800 mm+1400 mm
Motor	Model	D10.38-30
	Sila	279 kW/2000 ot./min
	Maximálny krútiaci moment	1590N·m/(1200-1500) ot./min
Prenos	19710
Pohotovostná hmotnosť	32t
Maximálna rýchlosť	76 km/h
Prístupový uhol	31 stupňov
Uhol odchodu	17 stupňov
Iní	Môže byť vybavený zariadením na testovanie tlaku; Odolné-vysokým teplotám

Oblasti použitia

Vozidlo Slickline namontované na žeriave je nepostrádateľným aktívom v ropnom a plynárenskom priemysle pre širokú škálu vrtných služieb:

Testovanie a údržba studne:Vykonávanie rutinnej diagnostiky studní, chodov meradiel a nastavovanie/vyberanie zátok alebo ventilov.
Rybolovné operácie:Nasadenie špecializovaných nástrojov na efektívne obnovenie strateného alebo uviaznutého zariadenia z vrtu.
Zavlažovanie a aktivácia plynovej studne{{0}:Použitie otrasov na stimuláciu prietoku plynovej studne.
Údržba studní:Vykonávanie tlakových skúšok drôtového vedenia a zásahov do vstrekovania vody alebo do ťažobných vrtov.
Podpora prieskumu a práce:Poskytovanie základnej podpory zdvíhania a káblového vedenia počas fáz práce a dokončovania studne.
